管壳式换热器换热管排列形式的技术分析与选择参考

在管壳式换热器的设计与选型过程中，换热管的排列形式是一个至关重要的技术参数，它直接影响到设备的传热效率、流体阻力及维护便利性。

不同的排列方式适用于不同的工艺工况，科学合理地选择是保证换热器高效稳定运行的关键。本文将就三种常见的排列形式进行详细解析。

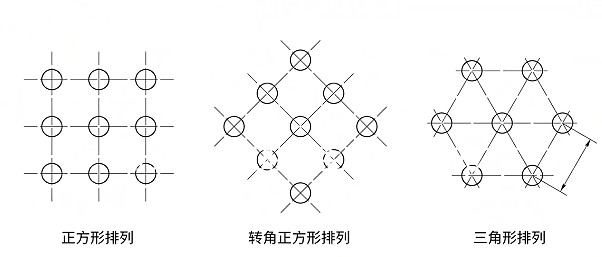

 一、 正方形排列：规整有序，便于维护

 正方形排列是一种基础且应用广泛的布置方式。其最大的优势在于管间距保持一致，流道规整，这使得流体在壳程的分布较为均匀。

 主要特点：

结构规整，流道通畅，便于对管外进行机械清洗和维护。

 工况适用：

尤其适用于对压力降控制要求较高、或流体中含有杂质需要定期清洗的常规工况。

 二、 转角正方形排列：均衡性能，提升传热

 转角正方形排列（又称旋转正方形排列）是在正方形排列的基础上优化而来。通过将管束旋转一定角度，改变了流体流动的方向和路径。

 主要特点：

既保留了正方形排列流道通畅的部分优点，又因改变了流体的冲击角度，从而增强了流体的混合与扰动。

 工况适用：

这种排列在传热效率与流体分布之间取得了较好的平衡，适用于希望提升换热效果同时兼顾一定维护性的场合。

 三、 正三角形排列：紧凑高效，湍流显著

 正三角形排列以其紧凑的结构著称，在单位面积内可以布置更多的换热管。

 主要特点：

管间距最小，流体在流道中受到较强的扰动，易于形成强烈的湍流，从而显著提升壳程的传热系数，换热效率较高。

 注意事项：

与此同时，紧凑的结构也会导致流体阻力增大，产生较高的压力降。这对换热器的壳体及整体承压能力提出了更严格的要求。

 如何选择合适的排列方式？

选择何种排列方式，需进行综合的技术经济考量。若工况优先考虑低压力降和易于维护，正方形排列是稳妥的选择。若追求更高的换热效率且系统承压能力允许，正三角形排列更具优势。而转角正方形排列则提供了一个不错的折中方案。
